PEQUENOS FRAGMENTOS

MEMBROS SUPERIORES

SISTEMA ADVANCED DE PLACAS PARA
PEQUENOS FRAGMENTOS DOS MEMBROS SUPERIORES

O sistema ADVANCED de placas para pequenos fragmentos membros superiores, oferece um portfólio amplo de placas e parafusos para proporcionar uma solução completa ao cirurgião, no tratamento de traumas, doenças degenerativas, tumores e deformidades.

Com o ADVANCED a NEOORTHO oferece uma linha de placas com ângulo variável multidirecional e design diferenciado, comprimentos e larguras para uma ampla gama de abordagens. As placas NEOORTHO com tecnologia ADVANCED são projetadas para se adaptar anatomicamente e proporcionar uma estabilização ideal de fraturas nos membros superiores, incluindo rádio, ulna, úmero e clavícula.



INDICAÇÕES

  • Fraturas nos membros superiores
  • Doenças degenerativas da articulação
  • Pseudoartroses
  • Tratamentos de tumores
  • Deformidades
1
Placas com contornos anatômicos projetadas para se adaptar à anatomia óssea.
2
Possibilidade de prefixação com fio guia na maioria dos modelos.
3
Parafusos cortical e locking de ângulo variável projetados para ficar nivelado com a superfície da placa (sepultamento total das cabeças).

Inclinação

Parafusos cortical e locking de ângulo variável projetados para ficar nivelado com a superfície da placa (sepultamento total das cabeças).

Ângulo de até 15° em 360° de rotação livre.

Guia A.V.

Instrumental dedicado ao ângulo variável. Guia tipo cone com angulação de até 15° por 360°

Modular

Sistema modular codificado por cores, que ajuda na identificação clara de instrumentos para a equipe cirúrgica, facilitando o uso adequado da instrumentação por tamanho.

Espessuras

Placa

  • Placas Superiores de Clavícula e Placa Reta 2,7 mm
  • Proximal Úmero 3,5 mm
  • Todo Restante 3,0 mm

Facilidade

Furos locking com 4 seções de rosca, para ângulo variável.

FlexiHole™

Furos FlexiHole™ com combinação de funcionalidades, locking ou cortical na mesma furação.

Definição de Cores

O sistema de placas Advanced da Neoortho utiliza uma codificação de cores para melhorar a percepção e facilitar a separação do material. Cada diâmetro e função dos nossos parafusos é identificado por uma cor específica. No caso das placas, as cores ajudam a determinar se o implante deve ser aplicado no lado direito ou esquerdo do paciente, além de indicar se a placa é ambidestra.

Parafusos

Diâmetro e Tipo

Ø2.7 mm AV
Ø2.7 mm Cortical
Ø3.5 mm AV
Ø3.5 mm Cortical
Ø4.0 mm Esponjoso

Placas

Lado correspondente

Direita
Esquerda
Ambos

CONTAINER

980.750 - Conf. de vendas - Conjunto do Container com os Implantes
908.350 - Container Pequenos Fragmentos - Membros Superiores

908.745 - Conf. de vendas - Conjunto do Container com o Instrumental
908.075 - Container Pequenos Fragmentos - Instrumental

*Bandejas do container com o posicionamento dos implantes.
Para alternar entre uma bandeja e outra, basta arrastar para o lado a imagem abaixo:

Bandeja inferior do container de implantes
Bandeja superior do container de implantes
Bandeja intermediaria para parafusos e placas pequenas
Bandeja intermediaria do container de implantes

PLACAS

Placa Proximal de Úmero

Códigos e Tamanhos

CÓDIGO FUROS PROXIMAIS FUROS DISTAIS COMPRIMENTO
904.001 10 03 96 mm
904.002 10 04 108 mm
904.003 10 05 120 mm
904.004* 10 06 132 mm
904.005 10 07 144 mm
904.006* 10 08 156 mm
904.007* 10 09 168 mm
904.008* 10 10 180 mm
904.009 10 11 192 mm
904.010* 10 12 204 mm
904.011* 10 13 216 mm
904.012* 10 14 228 mm
904.013* 10 15 240 mm

* Somente sob consulta

Placa Superior Lateral de Clavícula

Códigos e Tamanhos

CÓDIGO FUROS PROXIMAIS FUROS DISTAIS COMPRIMENTO LADO
904.020 03 03 46 mm Direita
904.021 03 03 46 mm Esquerda
904.022* 03 04 56 mm Direita
904.023* 03 04 56 mm Esquerda
904.024 03 05 67 mm Direita
904.025 03 05 67 mm Esquerda
904.026 04 07 91 mm Direita
904.027 04 07 91 mm Esquerda
904.028* 04 08 101 mm Direita
904.029* 04 08 101 mm Esquerda
904.030* 04 12 138 mm Direita
904.031* 04 12 138 mm Esquerda

* Somente sob consulta

Placa Superior Medial de Clavícula

Códigos e Tamanhos

CÓDIGO FUROS COMPRIMENTO DESCRIÇÃO LADO
904.035 08 84 mm Pequena Direita
904.036 08 84 mm Pequena Esquerda
904.037 08 87 mm Média Direita
904.038 08 87 mm Média Esquerda
904.039 08 100 mm Grande Direita
904.040 08 100 mm Grande Esquerda
904.041 08 88 mm Reta Direita
904.042 08 88 mm Reta Esquerda
904.043 10 121 mm - Direita
904.044 10 121 mm - Esquerda

* Somente sob consulta

Placa Superior Gancho de Clavícula

Códigos e Tamanhos

CÓDIGO FUROS COMPRIMENTO PROFUNDIDADE DO GANCHO LADO
904.050 07 86 mm 12 mm Direita
904.051 07 86 mm 12 mm Esquerda
904.052 07 86 mm 16 mm Direita
904.053 07 86 mm 16 mm Esquerda
904.054 07 86 mm 20 mm Direita
904.055 07 86 mm 20 mm Esquerda
904.056* 09 106 mm 12 mm Direita
904.057* 09 106 mm 12 mm Esquerda
904.058* 09 106 mm 16 mm Direita
904.059* 09 106 mm 16 mm Esquerda
904.060* 09 106 mm 20 mm Direita
904.061* 09 106 mm 20 mm Esquerda

* Somente sob consulta

Placa Anterior Lateral de Clavícula

Códigos e Tamanhos

CÓDIGO FUROS PROXIMAIS FUROS DISTAIS
904.065* 06 72 mm
904.066 08 96 mm
904.067 10 120 mm

* Somente sob consulta

Placa Anterior Medial de Clavícula

Códigos e Tamanhos

CÓDIGO FUROS PROXIMAIS FUROS DISTAIS
904.068* 06 76 mm
904.069 08 85 mm

* Somente sob consulta

Placa Lateral Distal de Úmero

Códigos e Tamanhos

CÓDIGO FUROS PROXIMAIS FUROS DISTAIS COMPRIMENTO LADO
904.075 03 05 96 mm Direita
904.076 03 05 96 mm Esquerda
904.077 05 05 122 mm Direita
904.078 05 05 122 mm Esquerda
904.079 07 05 148 mm Direita
904.080 07 05 148 mm Esquerda
904.081 09 05 174 mm Direita
904.082 09 05 174 mm Esquerda
904.083* 11 05 200 mm Direita
904.084* 11 05 200 mm Esquerda
904.085* 13 05 226 mm Direita
904.086* 13 05 226 mm Esquerda

* Somente sob consulta

Placa Medial Distal de Úmero

Códigos e Tamanhos

CÓDIGO FUROS PROXIMAIS FUROS DISTAIS COMPRIMENTO
904.095 03 03 80 mm
904.096 05 03 106 mm
904.097 07 03 132 mm
904.098 09 03 158 mm
904.099* 11 03 184 mm
904.100* 13 03 210 mm

* Somente sob consulta

Placa Posterolateral Distal de Úmero

Códigos e Tamanhos

CÓDIGO FUROS PROXIMAIS FUROS DISTAIS COMPRIMENTO LADO
904.115 03 04 87 mm Direita
904.116 03 04 87 mm Esquerda
904.117 05 05 113 mm Direita
904.118 05 05 113 mm Esquerda
904.119 07 05 138 mm Direita
904.120 07 05 138 mm Esquerda
904.121 09 05 164 mm Direita
904.122 09 05 164 mm Esquerda
904.123* 11 05 190 mm Direita
904.124* 11 05 190 mm Esquerda
904.125* 13 05 215 mm Direita
904.126* 13 05 215 mm Esquerda

* Somente sob consulta

Placa Posteromedial Distal de Úmero

Códigos e Tamanhos

CÓDIGO FUROS PROXIMAIS FUROS DISTAIS COMPRIMENTO LADO
904.135 03 04 90 mm Direita
904.136 03 04 90 mm Esquerda
904.137 05 04 116 mm Direita
904.138 05 04 116 mm Esquerda
904.139 07 04 142 mm Direita
904.140 07 04 142 mm Esquerda
904.141 09 04 168 mm Direita
904.142 09 04 168 mm Esquerda
904.143* 11 04 194 mm Direita
904.144* 11 04 194 mm Esquerda
904.145* 13 04 220 mm Direita
904.146* 13 04 220 mm Esquerda

* Somente sob consulta

Placa de Olécrano

Códigos e Tamanhos

CÓDIGO FUROS PROXIMAIS FUROS DISTAIS COMPRIMENTO LADO
904.155 04 03 59 mm Direita
904.156 04 03 59 mm Esquerda
904.157 04 05 84 mm Direita
904.158 04 05 84 mm Esquerda
904.159 04 07 110 mm Direita
904.160 04 07 110 mm Esquerda
904.161 04 09 136 mm Direita
904.162 04 09 136 mm Esquerda
904.163* 04 11 162 mm Direita
904.164* 04 11 162 mm Esquerda
904.165* 04 13 188 mm Direita
904.166* 04 13 188 mm Esquerda

* Somente sob consulta

Placa de Reconstrução 3.5

Códigos e Tamanhos

CÓDIGO FUROS COMPRIMENTO
904.175 04 53 mm
904.176 06 77 mm
904.177 08 101 mm
904.178 10 125 mm
904.179 12 149 mm
904.180 14 173 mm

* Somente sob consulta

Placa Reta 3.5

Códigos e Tamanhos

CÓDIGO FUROS COMPRIMENTO
904.185* 04 58 mm
904.186* 05 70 mm
904.187 06 82 mm
904.188 07 94 mm
904.189 08 106 mm
904.190 09 118 mm
904.191 10 130 mm
904.192 11 142 mm
904.193 12 154 mm
904.194 14 178 mm

* Somente sob consulta

PARAFUSOS

Locking Star Head - Ângulo Variável Ø2.7 mm

Códigos e Tamanhos

CÓDIGO COMPRIMENTO
905.001 10 mm
905.002 12 mm
905.003 14 mm
905.004 16 mm
905.005 18 mm
905.006 20 mm
905.007 22 mm
905.008 24 mm
905.009 26 mm
905.010 28 mm
905.011 30 mm
905.012 32 mm
905.013 34 mm
905.014 36 mm
905.015 38 mm
905.016 40 mm
905.017* 42 mm
905.018* 44 mm
905.019* 46 mm
905.020* 48 mm
905.021* 50 mm
905.022* 55 mm
905.023* 60 mm

* Somente sob consulta

Cortical Standard Star Head Ø2.7mm

Códigos e Tamanhos

CÓDIGO COMPRIMENTO
905.030 10 mm
905.031 12 mm
905.032 14 mm
905.033 16 mm
905.034 18 mm
905.035 20 mm
905.036 22 mm
905.037 24 mm
905.038 26 mm
905.039 28 mm
905.040 30 mm
905.041 32 mm
905.042 34 mm
905.043 36 mm
905.044 38 mm
905.045 40 mm
905.046* 42 mm
905.047* 44 mm
905.048* 46 mm
905.049* 48 mm
905.050* 50 mm
905.051* 55 mm
905.052* 60 mm

* Somente sob consulta

Locking Star Head Ø3.5 mm

Códigos e Tamanhos

CÓDIGO COMPRIMENTO
901.027* 10 mm
901.028 12 mm
901.029 14 mm
901.030 16 mm
901.031 18 mm
901.032 20 mm
901.033 22 mm
901.034 24 mm
901.035 26 mm
901.036 28 mm
901.037 30 mm
901.038 32 mm
901.039 34 mm
901.041 36 mm
901.042 38 mm
901.043 40 mm
901.044 42 mm
901.045 45 mm
901.046 48 mm
901.047 50 mm
901.049 55 mm
901.050 60 mm
901.051* 65 mm
901.052* 70 mm
901.053* 75 mm
901.054* 80 mm

* Somente sob consulta

Cortical Standard Star Head Ø3.5 mm

Códigos e Tamanhos

CÓDIGO COMPRIMENTO
903.029* 10 mm
903.030 12 mm
903.031 14 mm
903.032 16 mm
903.033 18 mm
903.034 20 mm
903.035 22 mm
903.036 24 mm
903.037 26 mm
903.038 28 mm
903.039 30 mm
903.040 32 mm
903.041 34 mm
903.042 36 mm
903.043 38 mm
903.044 40 mm
903.045 42 mm
903.047 45 mm
903.049 48 mm
903.050 50 mm
903.051 55 mm
903.052 60 mm
903.053* 65 mm
903.054* 70 mm
903.055* 75 mm
903.056* 80 mm
903.608* 85 mm
903.609* 90 mm
903.610* 95 mm
903.611* 100 mm
903.612* 105 mm
903.613* 110 mm
903.614* 115 mm
903.615* 120 mm

* Somente sob consulta

Esponjoso Standard Star Head Ø4.0 mm

Códigos e Tamanhos

CÓDIGO COMPRIMENTO
906.019 12 mm
906.020 14 mm
906.021 16 mm
906.022 18 mm
906.023 20 mm
906.024 22 mm
906.025 24 mm
906.026 26 mm
906.027 28 mm
906.028 30 mm
906.029 35 mm
906.030 40 mm
906.031 45 mm
906.032 50 mm

* Somente sob consulta

Esponjoso Rosca Parcial Star Head Ø4.0 mm

Códigos e Tamanhos

CÓDIGO COMPRIMENTO
906.053 12 mm
906.054 14 mm
906.055 16 mm
906.056 18 mm
906.057 20 mm
906.058 22 mm
906.059 24 mm
906.060 26 mm
906.061 28 mm
906.062 30 mm
906.063 35 mm
906.064 40 mm
906.065 45 mm
906.066 50 mm

* Somente sob consulta

Tampão Star Head Ø3.5 mm

Códigos e Tamanhos

CÓDIGO COMPRIMENTO
901.188 -

* Somente sob consulta

Arruela Ø7 mm

Códigos e Tamanhos

CÓDIGO COMPRIMENTO
900.050 -

* Somente sob consulta

INSTRUMENTAL

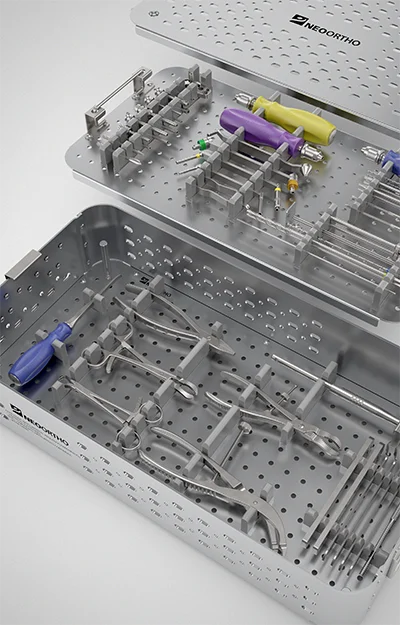

908.075
Container Pequenos Fragmentos Instrumental

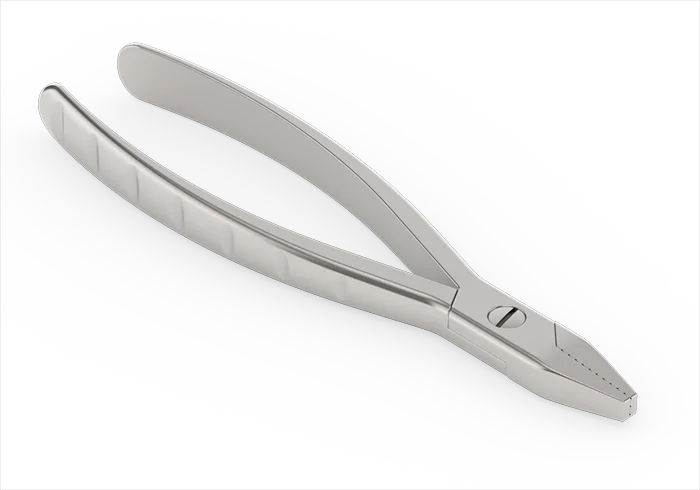

Alicate Conformador de Fio

908.001
Alicate Conformador de Fio

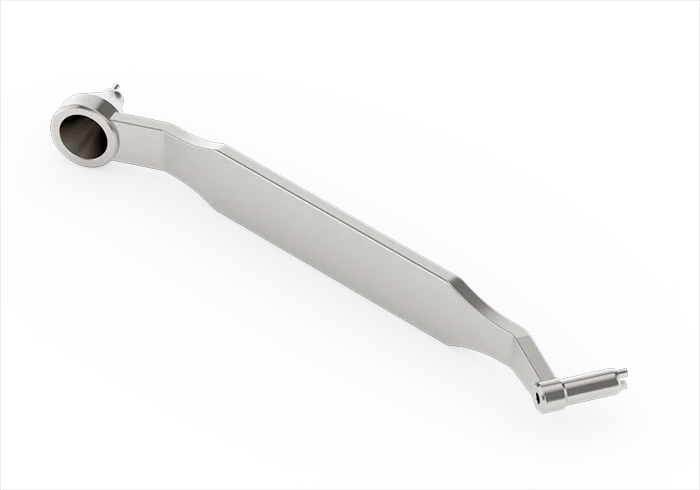

Guia de Broca Duplo Ø2.7 mm AV

908.025
Guia de Broca Duplo Ø2.7 mm AV

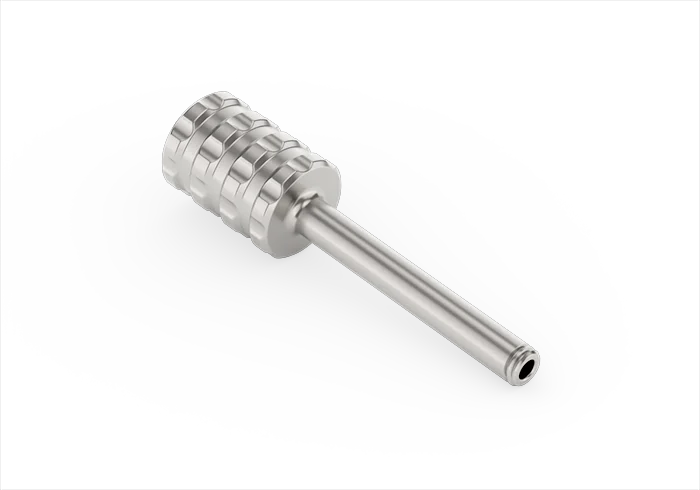

Guia de Broca Ø2.7 mm AV

908.019
Guia de Broca Ø2.7 mm

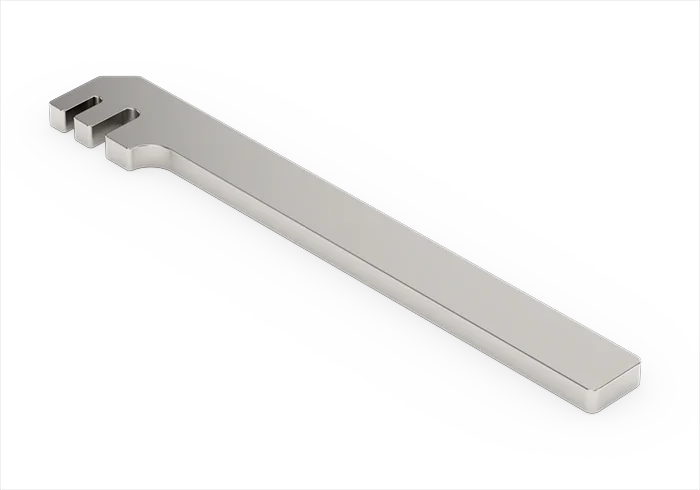

Conformador Ø2.7 - 3.5 mm Direto / Esquerdo

908.030
Conformador Ø2.7 - 3.5 mm Direito

Conformador Ø2.7 - 3.5 mm Direto / Esquerdo

908.031
Conformador Ø2.7 - 3.5 mm Esquerdo

Elevador de Periósteo 6 mm

908.041
Elevador de Periósteo 6 mm

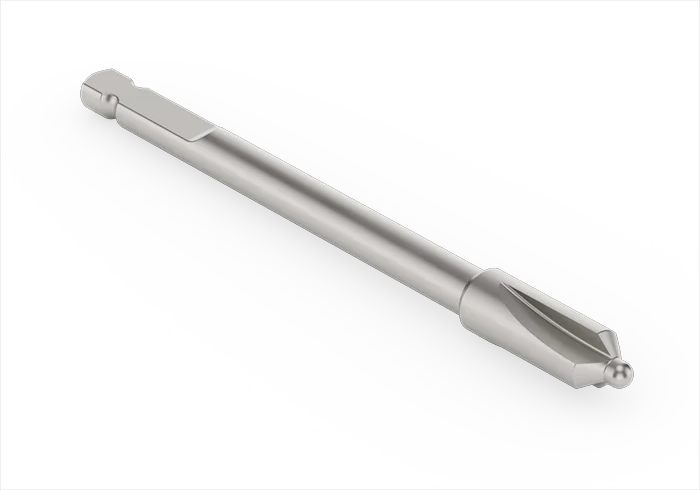

Escariador Ø3.5 mm

908.044
Escariador Ø3.5 mm

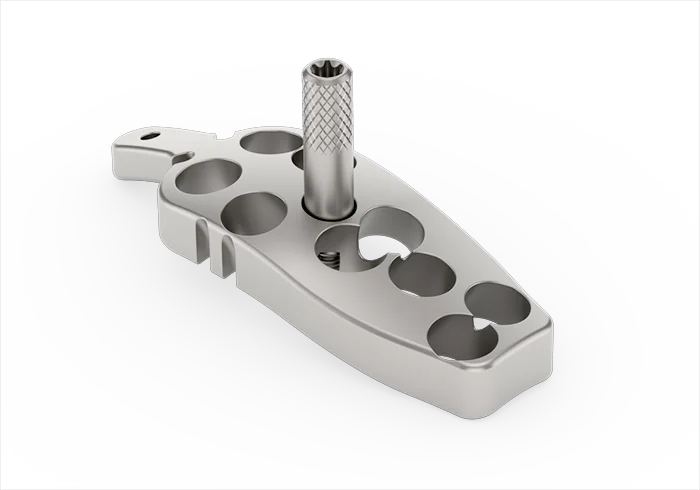

Guia de Úmero Proximal

908.049
Guia de Úmero Proximal

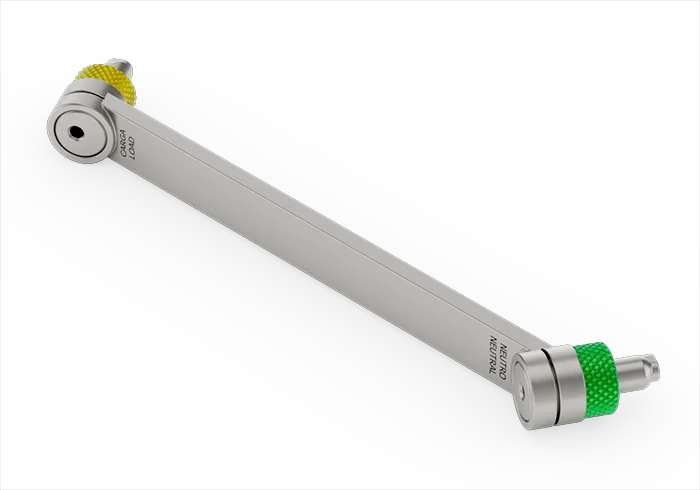

908.050
Guia de Broca Carga e Neutro Ø3.5 mm

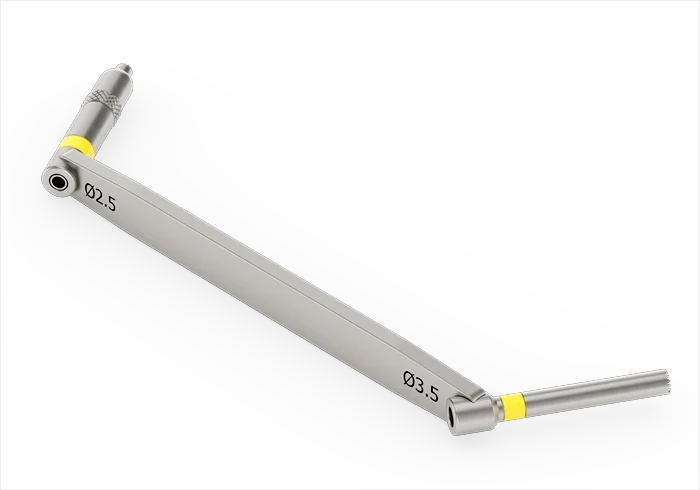

Guia de Broca Universal Ø2.5 - 3.5 mm

908.055
Guia de Broca Universal Ø2.5 - 3.5 mm

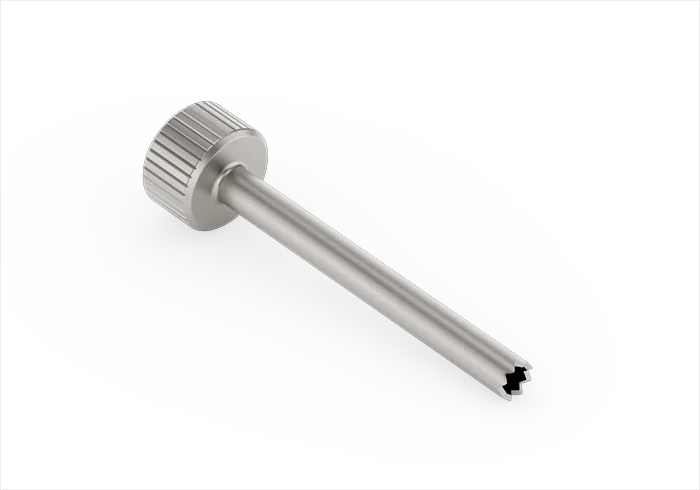

Guia de Broca Parafuso Interfragmentário Ø3.5 - 2.5 mm

908.057
Guia de Broca Parafuso Interfragmentário Ø3.5 - 2.5 mm

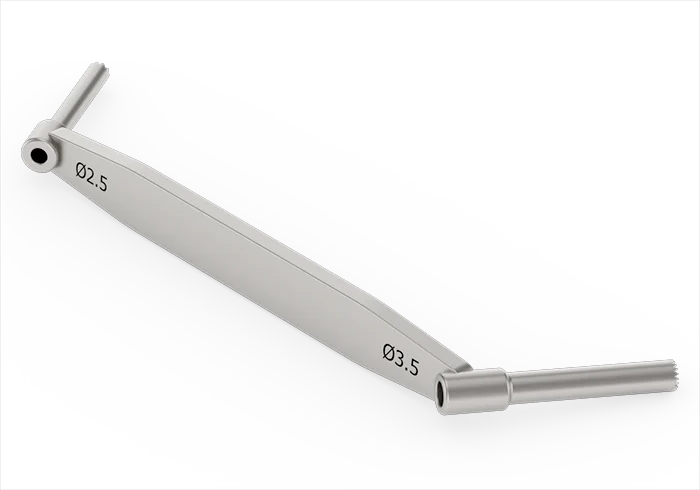

Guia de Broca Duplo Ø3.5 - 2.5 mm

908.059
Guia de Broca Duplo Ø3.5 - 2.5 mm

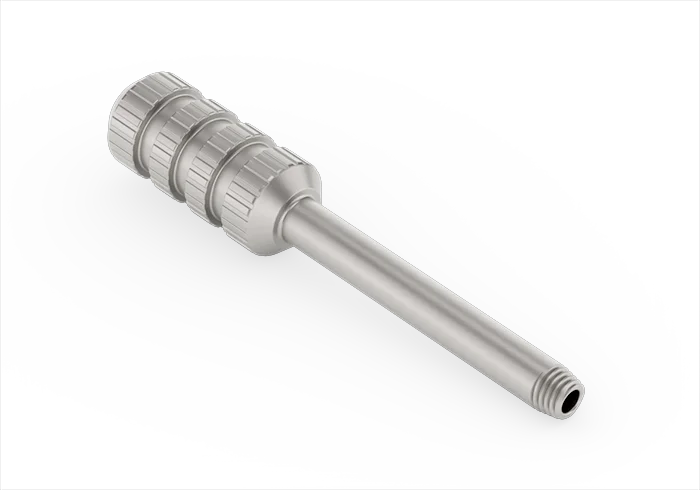

Guia de Broca Parafuso Ø3.5 mm

908.062
Guia de Broca Parafuso Ø3.5 mm

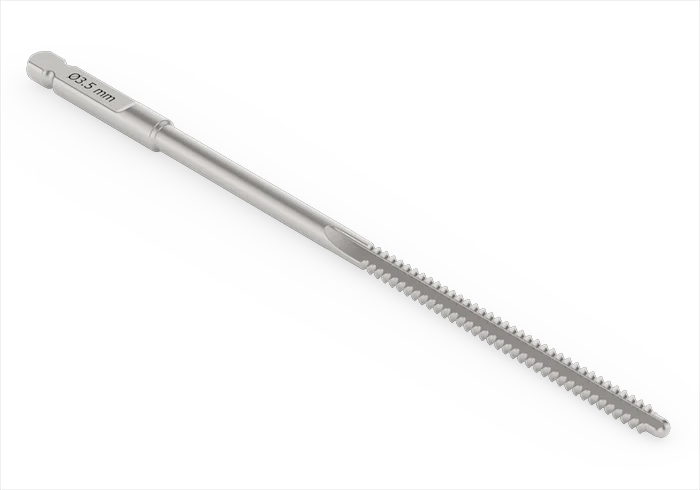

Macho Cortical Ø3.5 mm

908.070
Macho Cortical Ø3.5 mm

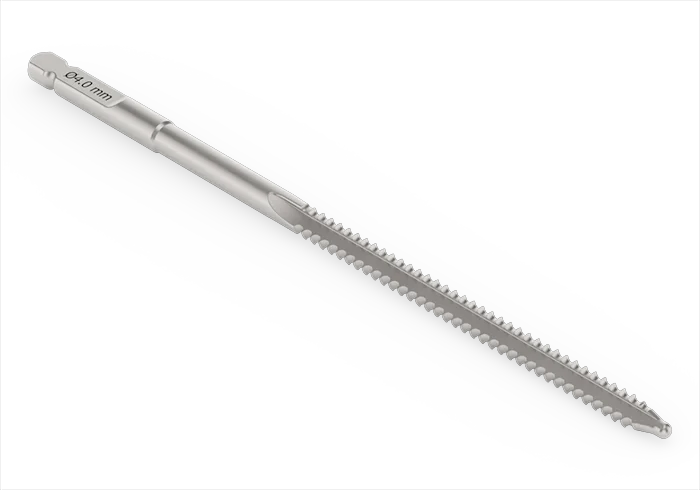

Macho Esponjoso Ø4.0 mm

908.073
Macho Esponjoso Ø4.0 mm

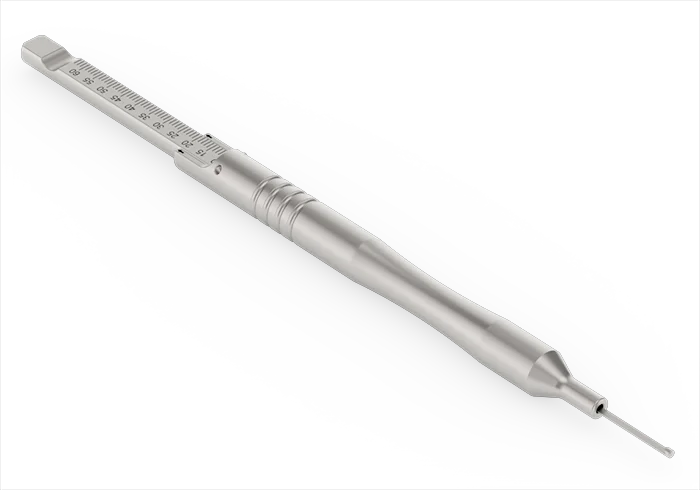

Medidor de Profundidade Ø2.5 - 4.5 mm 60 mm

908.082
Medidor de Profundidade Ø2.5 - 4.5 mm 60 mm

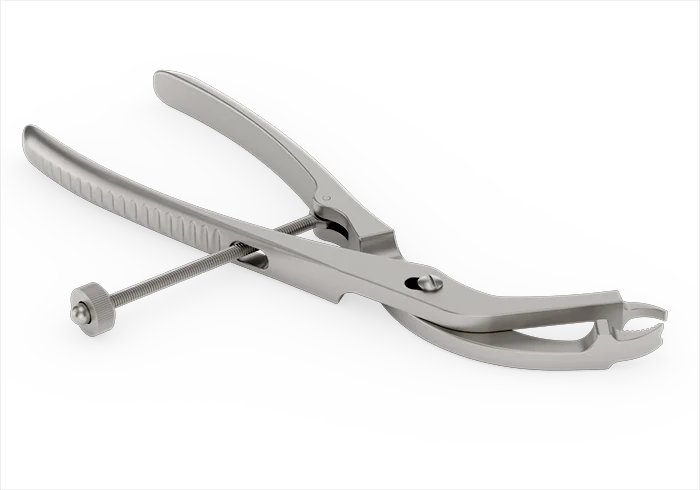

Pinça de Redução 190 mm

908.090
Pinça de Redução 190 mm

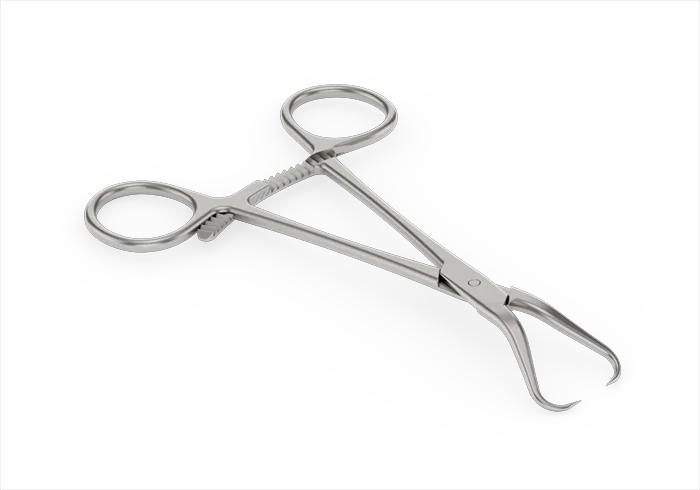

Pinça de Redução Pequenos 130 mm

908.091
Pinça de Redução Pequenos 130 mm

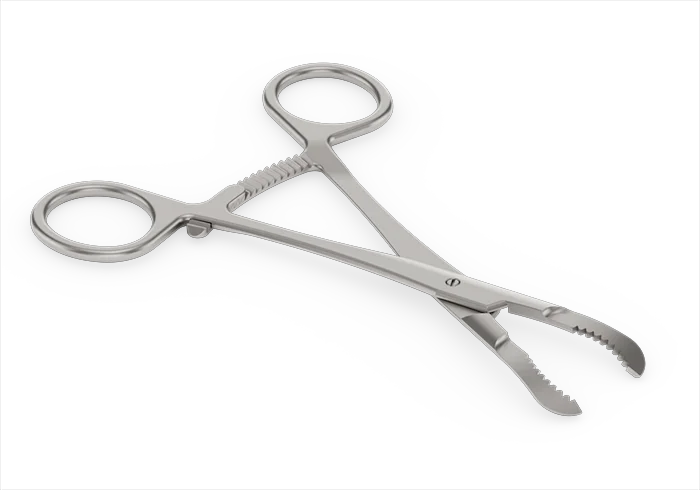

Pinça de Redução Ranhurada

908.092
Pinça de Redução Ranhurada

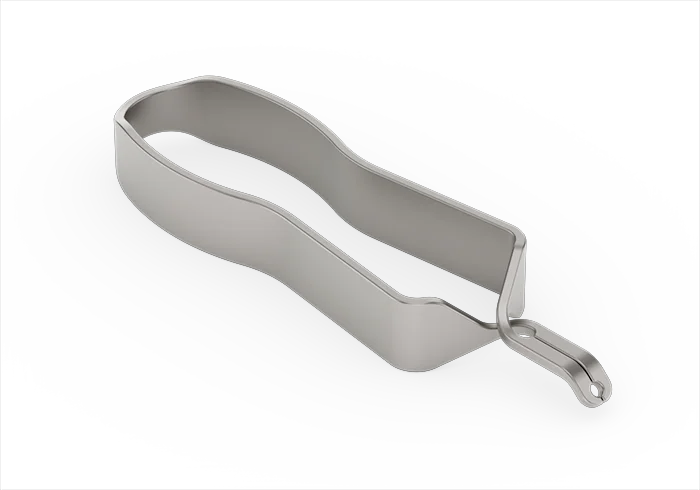

Pinça para Parafuso

908.093
Pinça para Parafuso

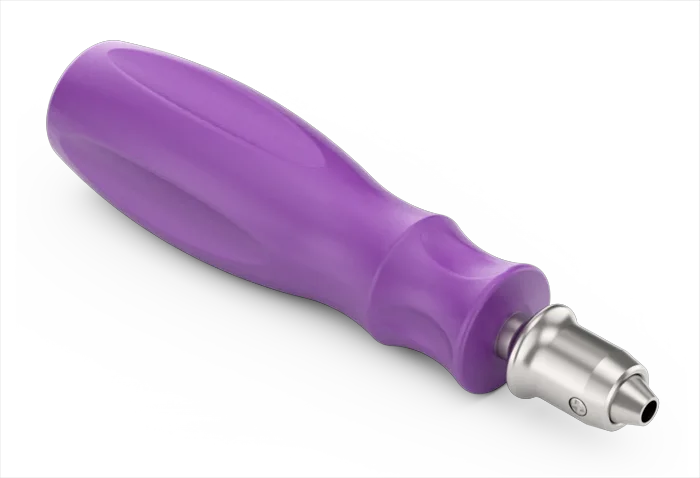

Torquímetro 0.8 Nm

908.131
Torquímetro 0.8 Nm

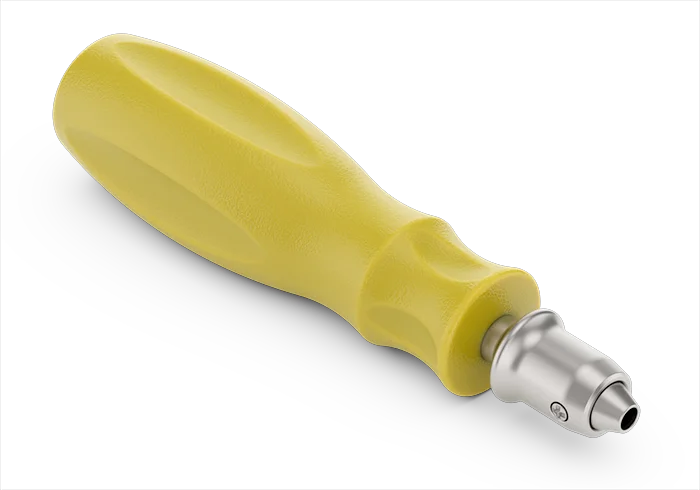

Torquímetro 1.5 Nm

908.132
Torquímetro 1.5 Nm

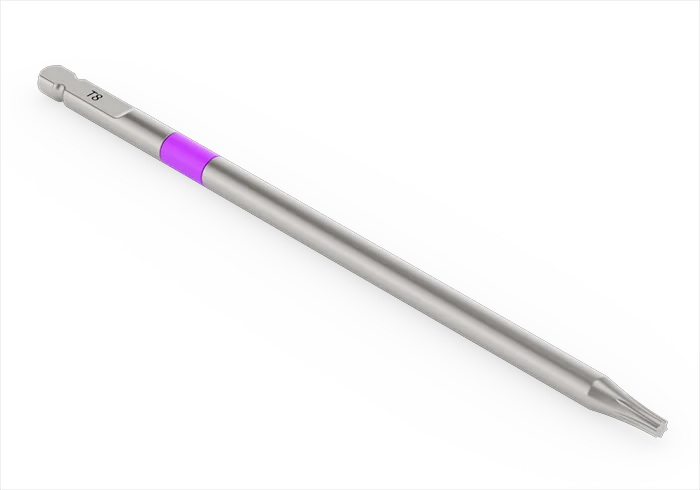

Chave T8

908.141
Chave T8

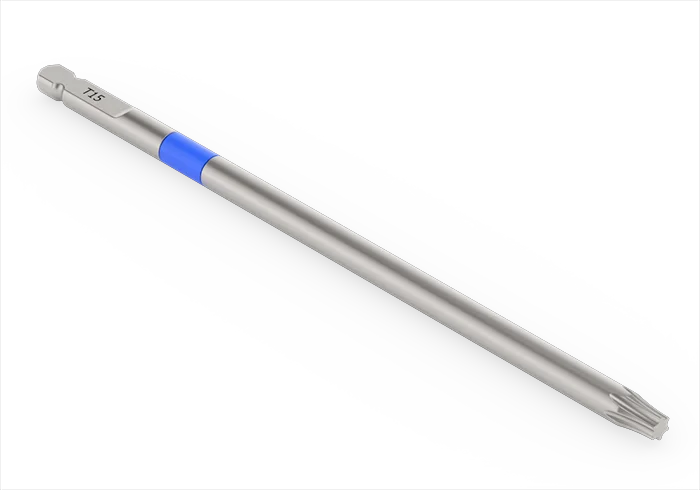

Chave T15

908.143
Chave T15

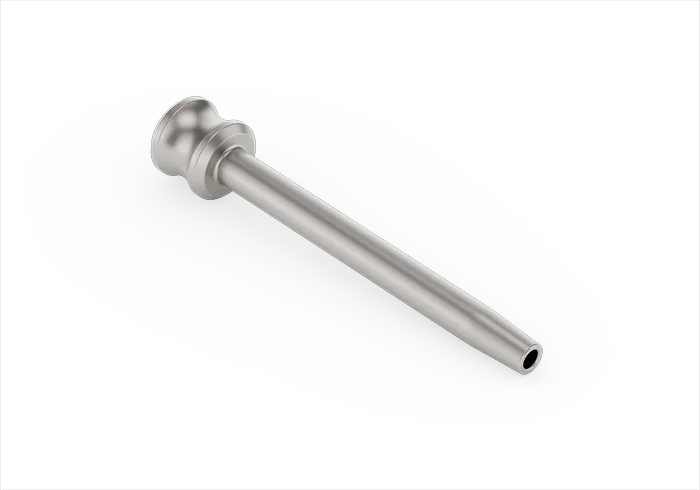

Cânula Broca Ø2.5 mm

908.150
Cânula Broca Ø2.5 mm

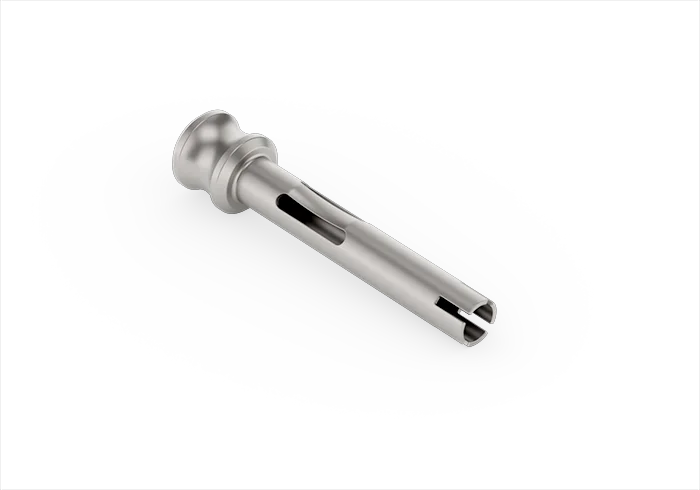

Guia para Paraf. Lock. Ø3.5 mm Proximal de Úmero

908.151
Guia para Paraf. Lock. Ø3.5 mm Proximal de Úmero

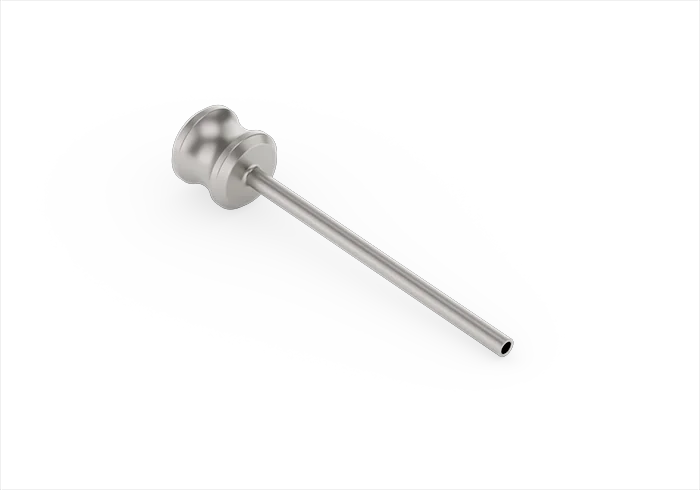

Guia de Fio 1.5

908.194
Guia de Fio 1.5

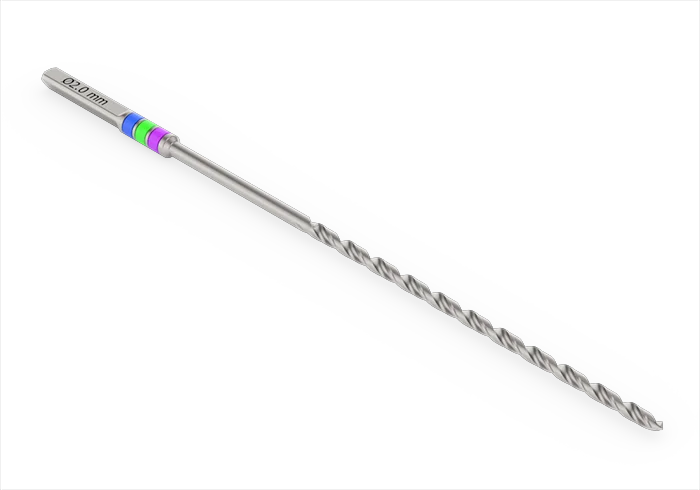

Broca Ø2.0 x 60 x 110 mm

908.199
Broca Ø2.0 x 60 x 110 mm

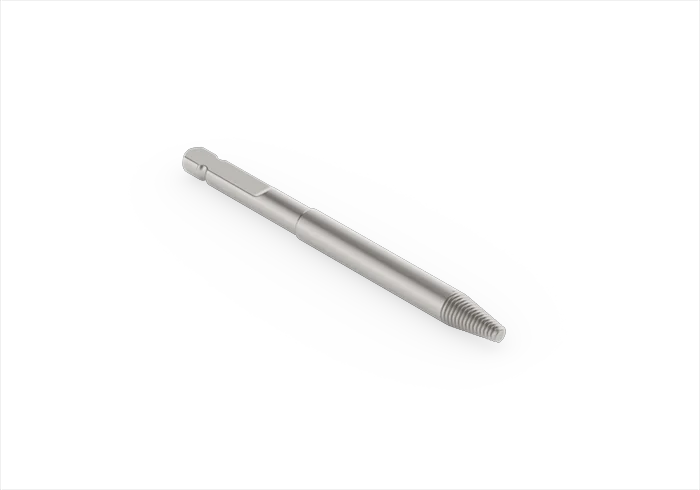

Extrator de Parafuso 3.5 mm

908.200
Extrator de Parafuso 3.5 mm

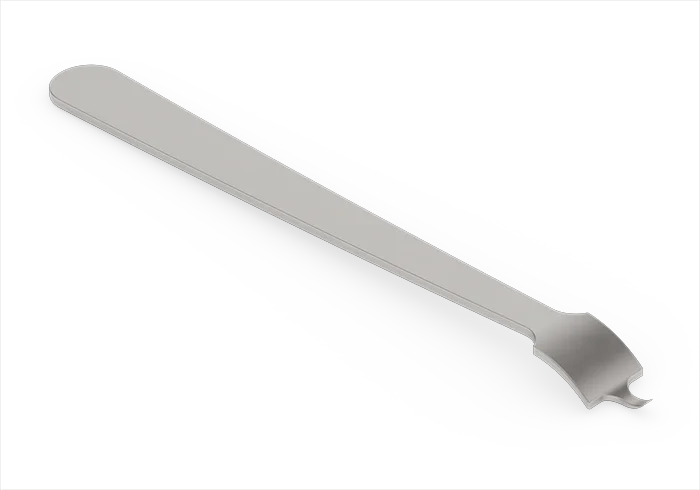

Afastador 15 x 160 mm

908.202
Afastador 15 x 160 mm

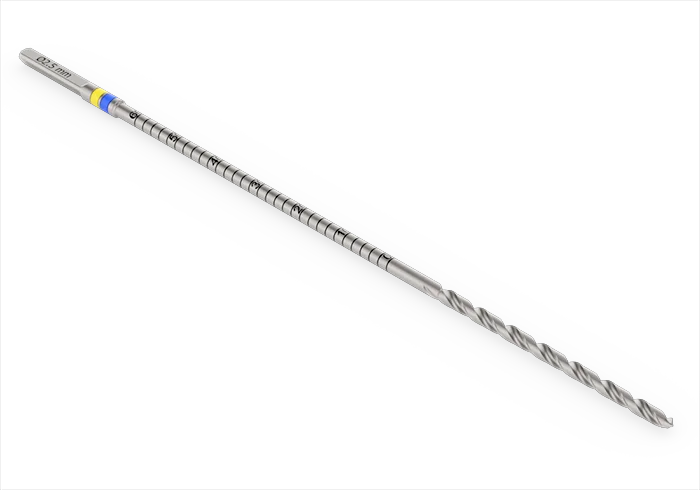

Broca Ø2.5 x 155 x 180 mm

908.204
Broca Ø2.5 x 155 x 180 mm

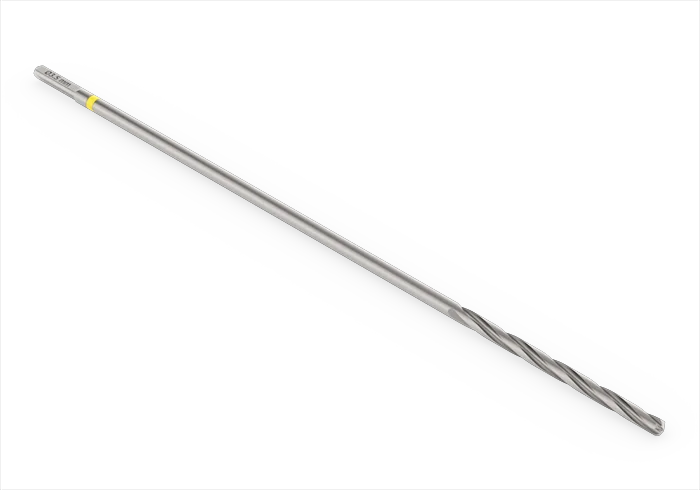

Broca Ø3.5 x 170 x 195 mm

908.205
Broca Ø3.5 x 170 x 195 mm

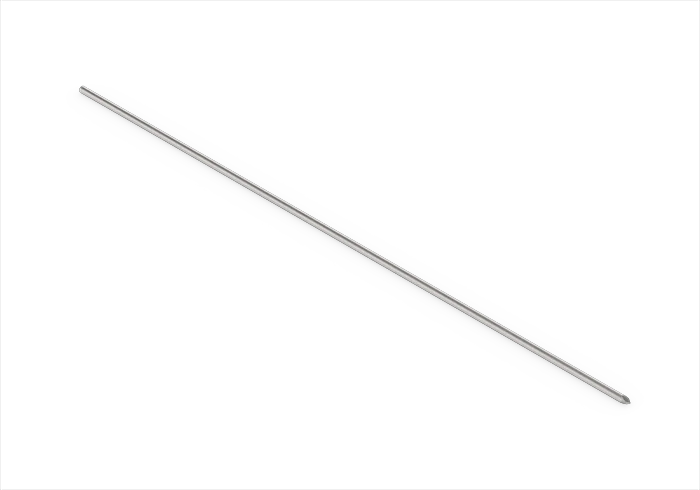

Fio Guia 1.5 x 150 mm

908.210
Fio Guia 1.5 x 150 mm

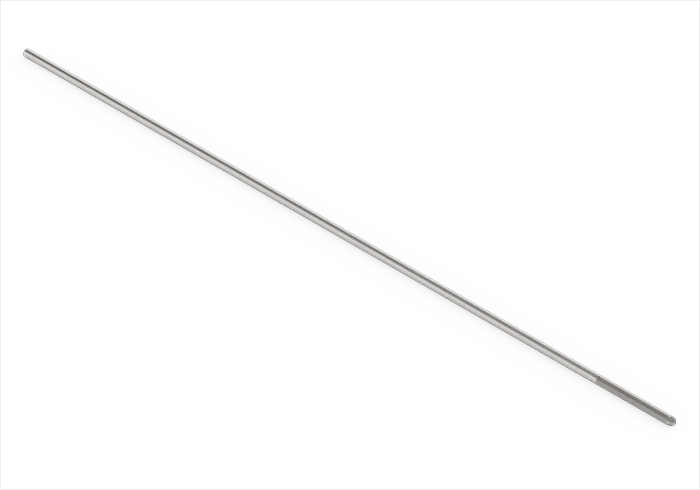

Fio Guia 2.0 x 200 mm

908.211
Fio Guia 2.0 x 200 mm

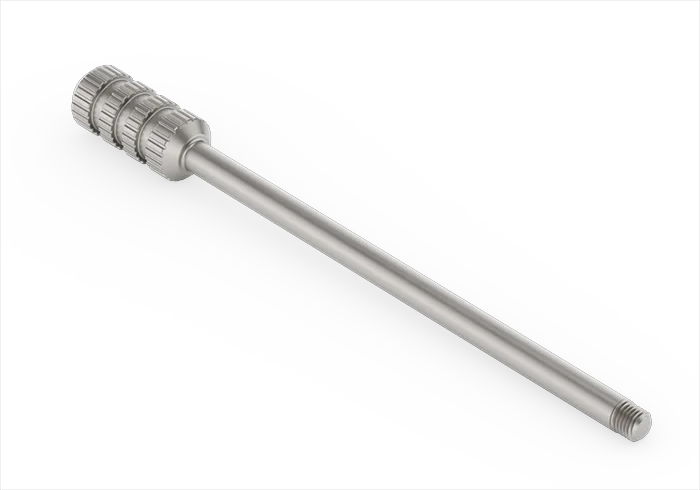

Suporte Placas Ø3.5 mm

908.230
Suporte Placas Ø3.5 mm

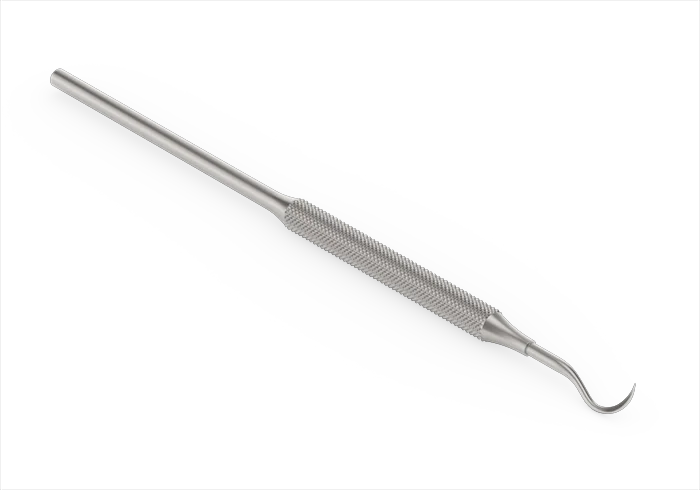

Erina

908.235
Erina

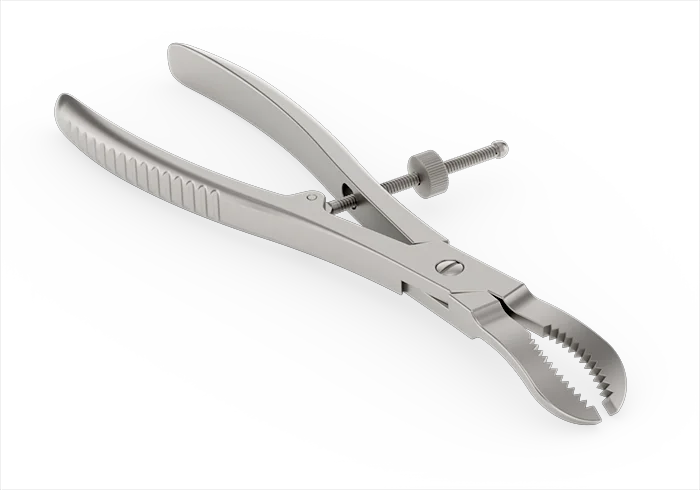

Pinça de Redução Ranhurada Pequenos

908.241
Pinça de Redução Ranhurada Pequenos

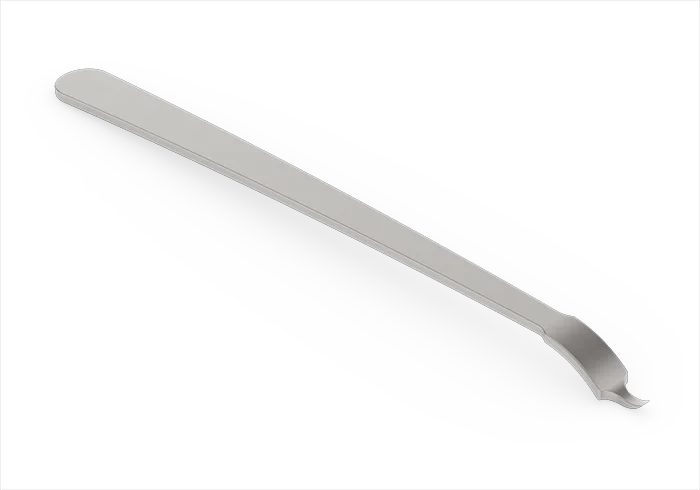

Afastador 8 mm

908.539
Afastador 8 mm

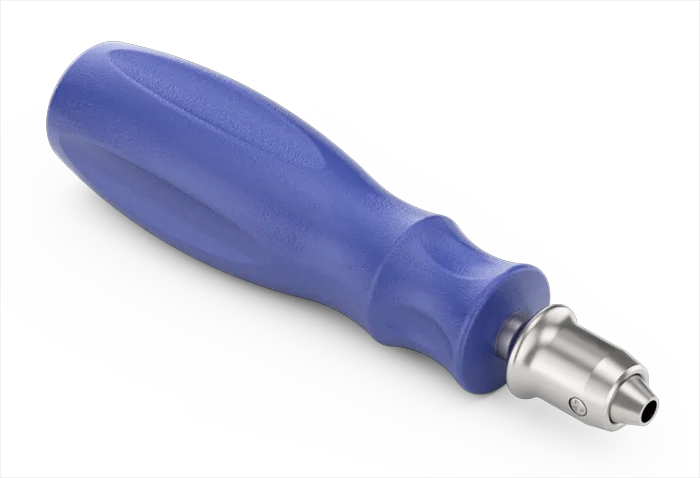

Punho Reto

951.817
Punho Reto
